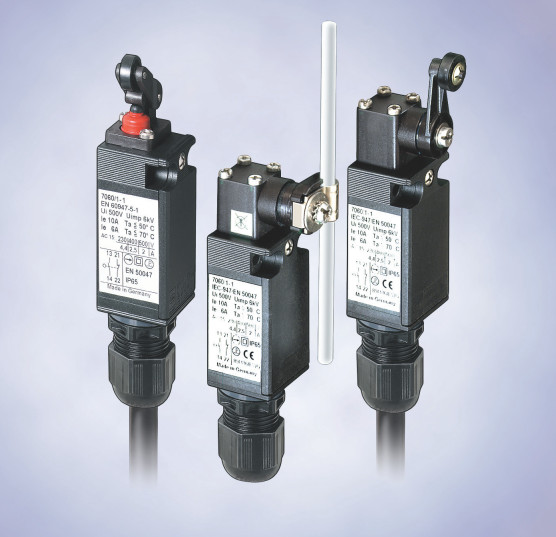

Позиционный выключатель, серия 7060

Ви є тут

  • Позиционные выключатели и микровыключатели
  • Stahl

При помощи позиционных выключателей осуществляется контроль подвижных деталей станков и установок. Возможно использование в искробезопасных цепях, т. к. прибор выполняет требования стандарта EN 60947-5-1 (VDE 0660, часть 200), и размыкающие контакты размыкаются с принуждением. Предохранительные позиционные выключатели категории 1 являются переключателями, у которых коммутирующий элемент и орган управления по своей конструкции и функциональным возможностям образуют единый узел. Благодаря гальваническому разделению подвижных контактов позиционный выключатель подходит для переключения разных потенциалов.

Голоси відсутні

Пока нет оценок (средняя 0 из 5)

грн
Запрос

При помощи позиционных выключателей осуществляется контроль подвижных деталей станков и установок. Возможно использование в искробезопасных цепях, т. к. прибор выполняет требования стандарта EN 60947-5-1 (VDE 0660, часть 200), и размыкающие контакты размыкаются с принуждением.

Предохранительные позиционные выключатели категории 1 являются переключателями, у которых коммутирующий элемент и орган управления по своей конструкции и функциональным возможностям образуют единый узел. Благодаря гальваническому разделению подвижных контактов позиционный выключатель подходит для переключения разных потенциалов.

● Взрывозащита по
– IEC
– ATEX
● Применяется в зоне 21 и 22
● Размеры и параметры
согласно EN 50041
● Заменяемый контактный элемент
● Контакты с принудительным размыканием
● Предохранительный позиционный выключатель категории 1 с:
– купольным толкателем
– роликовым толкателем
– роликовым рычагом
– угловым роликовым рычагом
– поворотным роликовым рычагом
– роликовым рычагом с регулируемой длиной
– штангообразным рычагом
– пружинным стержнем
● Все насадки могут смещаться 4 раза на 90°
● Контактные элементы с:
– импульсным контактом
– движковым контактом
– движковым контактом внахлест
● Возможно исполнение с кабельным шлейфом



Исполнение

Приводной механизм

Номер заказа

Вес, кг

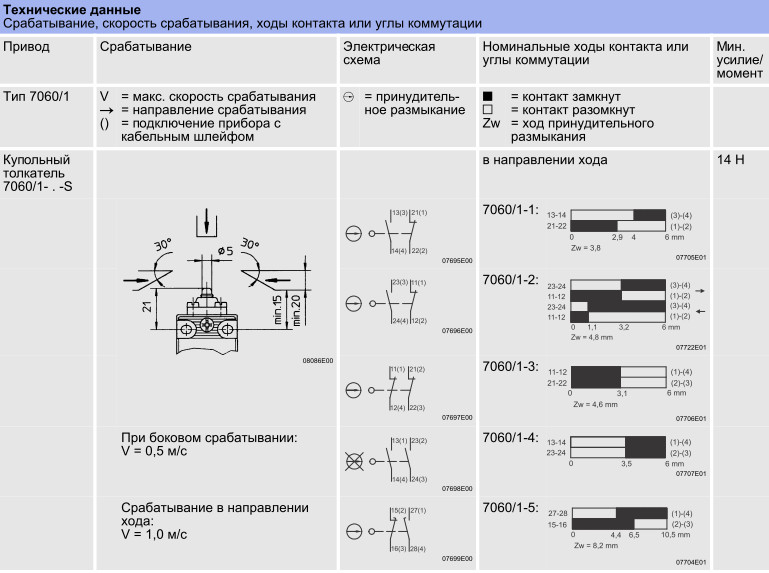

Купольный толкатель

Толкатель из пластмассы

7060/1-.-S

0.069

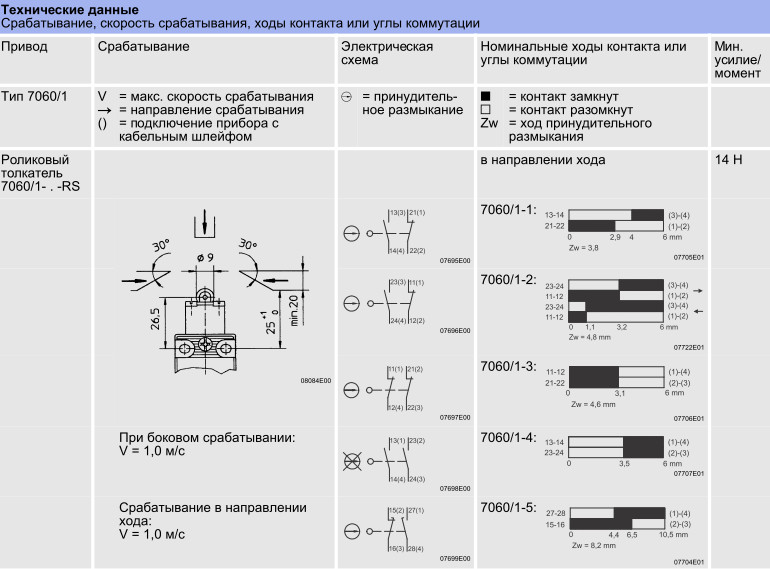

Роликовый толкатель

Ролик из пластмассы

7060/1-.-RS

0.073

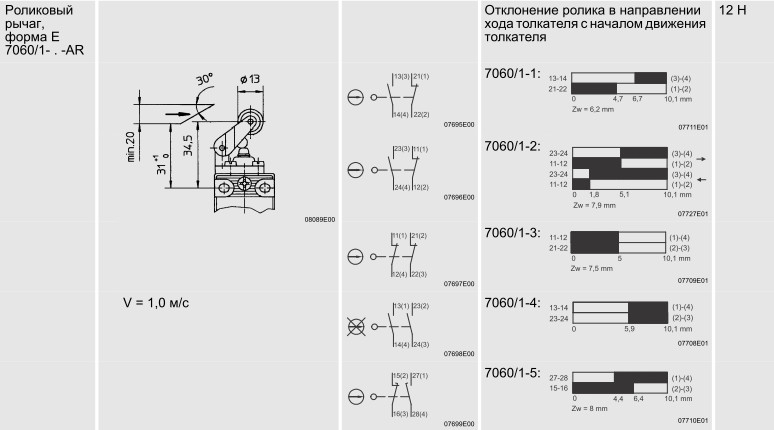

Роликовый рычаг, форма E

Ролик из пластмассы

7060/1-.-AR

0.074

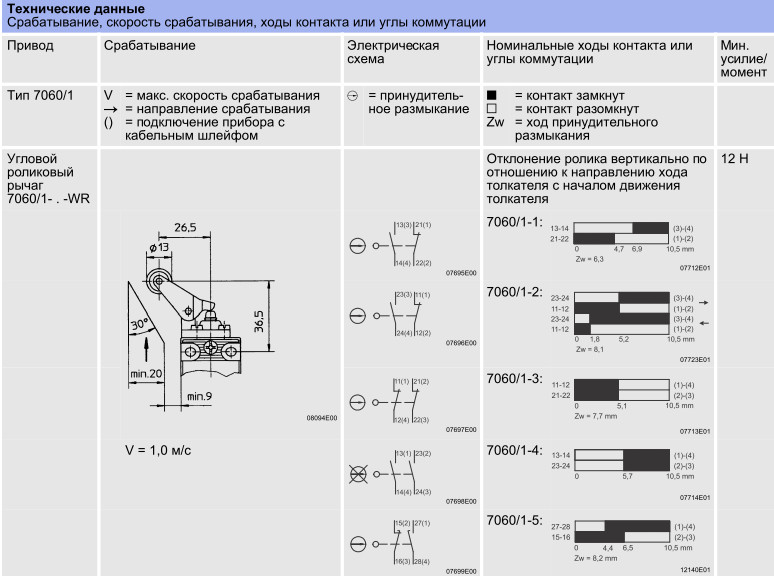

Угловой роликовый рычаг

Ролик из пластмассы

7060/1-.-WR

0.074

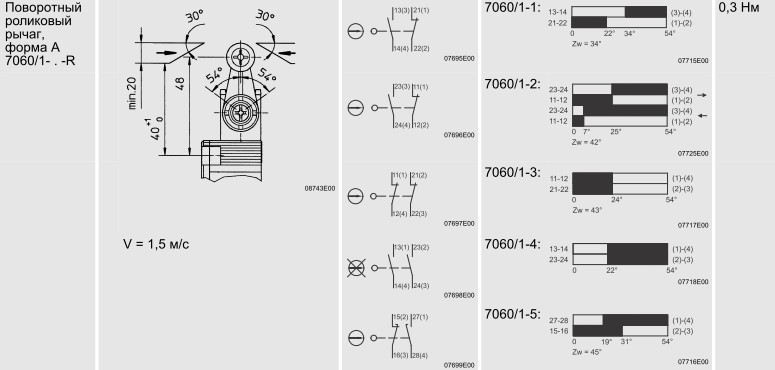

Поворотный роликовый

рычаг, форма A

Ролик из пластмассы

7060/1-.-R

0.085

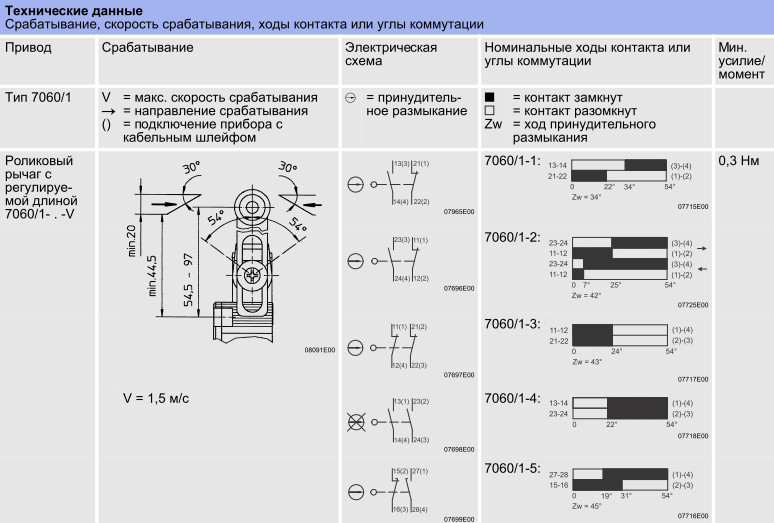

Роликовый рычаг с

регулируемой длиной

Ролик из пластмассы

Роликовая штанга из

нержавеющей стали

7060/1-.-V

0.104

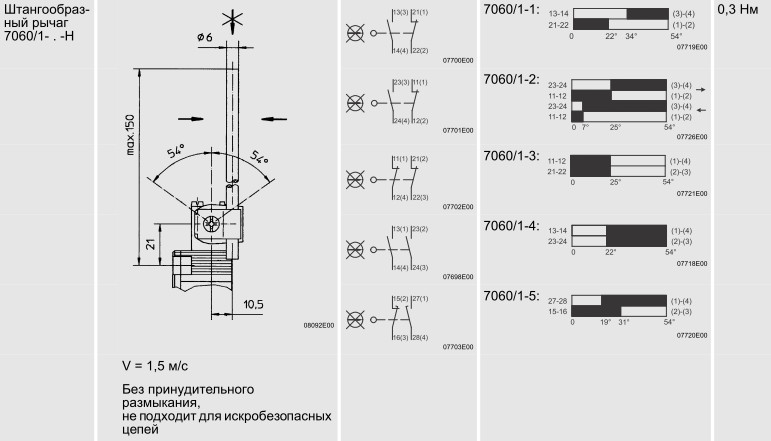

Штангообразный рычаг

Стержень из пластмассы

Без принудительного

размыкания, не подходит

для искробезопасных

цепей!

7060/1-.-H

0.097

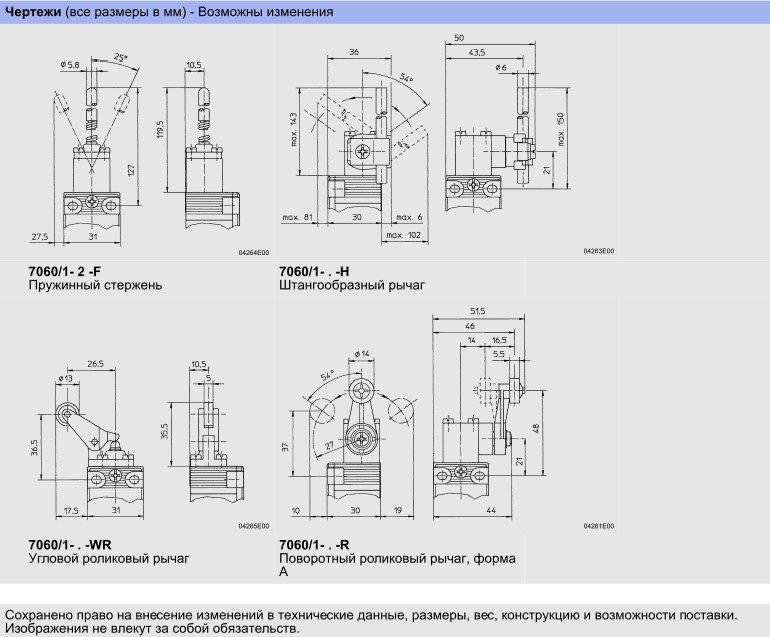

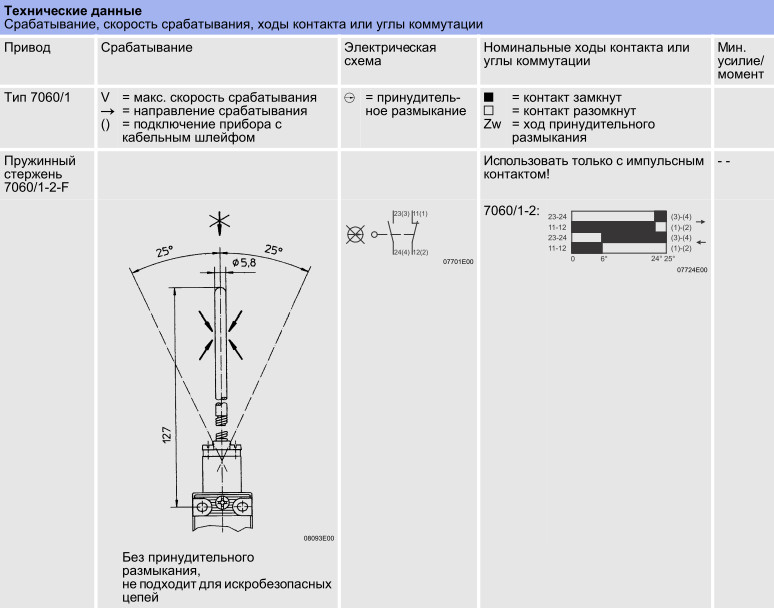

Пружинный стержень

Пружина из нержавеющей

стали.

Использовать только с

импульсным контактом!

Без принудительного

размыкания, не подходит

для искробезопасных

цепей!

7060/1-2-F

0.140

Дополнение к номеру заказа

Функция

переключения

1 размыкающий контакт + 1 замыкающий контакт,

движковый контактный элемент

7060/1-1-...





2 размыкающих контакта, движковый контактный элемент

7060/1-3-...





2 замыкающих контакта, движковый контактный элемент

7060/1-4-...





1 размыкающий контакт + 1 замыкающий контакт,

движковый контактный элемент внахлест

7060/1-5-...





1 размыкающий контакт + 1 замыкающий контакт,

импульсный контакт с пружиной

7060/1-2-...





Исполнение с кабельным шлейфом

7060/1-.-...-K



Указание

Головки привода прилагаются в несмонтированном состоянии











Принадлежности и запасные детали

Наименование






Номер заказа

Вес, кг

Головка привода



Купольный толкатель

8060/1-0-S

131251

0.016

Роликовый толкатель

8060/1-0-RS

131254

0.019

Роликовый рычаг, форма E

8060/1-0-AR

131257

0.020

Угловой роликовый

рычаг

8060/1-0-WR

131272

0.021

Поворотный рычаг,

форма A

8060/1-0-R

131260

0.034

Роликовый рычаг с

регулируемой длиной

8060/1-0-V

131263

0.052

Штангообразный рычаг

8060/1-0-H

131266

0.045

Пружинный стержень

Использовать только

с импульсным

контактом!

8060/1-0-F

131269

0.034

Кабельный ввод и ввод проводки

8161/5-M 20-13

1 шт.

138518

0.012

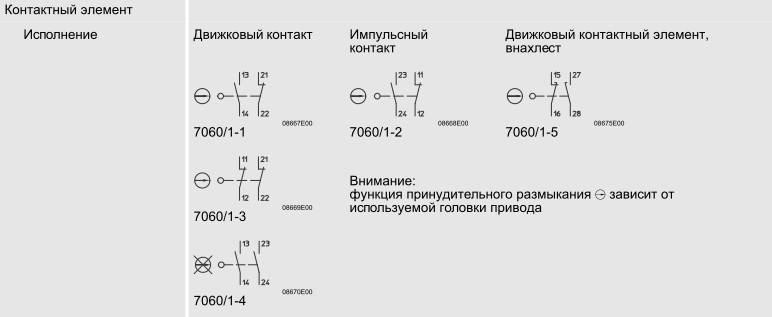

Контактный элемент



1 разм. контакт +

1 замык. контакт

Движковый контакт

G080/1-1

132541

0.025

2 размыкающих

контакта

Движковый контакт

G080/1-3

132544

0.025

2 замыкающих

контакта

Движковый контакт

G080/1-4

132545

0.025

1 разм. контакт +

1 замык. контакт

Движковый

контактный элемент,

внахлест

G080/1-5

132546

0.025

1 разм. контакт +

1 замык. контакт

импульсным

контактом

G080/1-2

132543

0.025





  • Взрывозащита
  • Пылевзрывозащита
  • ATEX
    Ex II 2 D Ex tD A21 IP65 T80 °C
  • Сертификаты
  • Европа
    ATEX
  • Расчетное изоляционное напряжение
    550 В
  • Расчетная импульсная прочность
    6 кВ
  • Защита от короткого замыкания
    10 A gL / gG
  • Контактная система
    2-полюсная, с гальваническим разделением, с двойным прерыванием
  • Расстояние между контактами
    ) 1,5 мм (разрыв ) 3 мм)
  • Контакты
    Серебро-никель
  • Срок службы
  • механика
    макс. 10 6 коммутационных циклов
  • электрика
    макс. 10 6 коммутационных циклов
  • Корпус контактного элемента
    полиамид, укрепленный стекловолокном
  • Диапазон рабочих температур
    - 20 ... + 50 °C (10 A)
  • - 20 ... + 70 °C (6 A)
  • Вид защиты
    IP65
  • Материал корпуса
    полиамид, укрепленный стекловолокном; черный
  • Кабельные вводы и вводы проводки
    8161/5-M20-13
  • внизу на корпусе: 1 x M20 x 1,5
  • Подключение
    с кабельным вводом и вводом проводки 8161: для провода с оболочкой 4 x 2,5 мм 2 (d 6 ... 13 мм); рекомендуется 4 x 1,5 мм 2
  • со смонтированным соединительным проводом: Провод с оболочкой HK-SO-X05VV-F-OZ 4 x 1,5 мм, длина провода 6 м
  • Соединительные клеммы
    1 x 2,5 мм 2 или 2 x 1 мм 2 , однопроволочные/тонкопроволочные
  • Ударопрочность
    Импульсный контакт: 2 г
  • Движковый контактный элемент: 20 г
