Устройство контроля нагревательной цепи ( Тип ELHC/2, ELHC/4 )

Оборудование для измерения и регулирования
Eltherm

Устройство контроля нагревательной цепи ELHC/ используется для контроля функционирования саморегулирующихся нагревательных кабелей. Благодаря емкостной нагрузке клеммного оборудования существует сдвиг по фазе между током нагрева и напряжением питания, которые измеряются контрольным устройством. Беспотенциальный переключающий контакт показывает рабочий статус. Кроме того, устройство позволяет обнаружить отключение напряжения нагревательнго контура и напряжения питания. В случае отключения нагревательного кабеля сдвиг по фазе исчезает, выводя сообщение об ошибке через беспотенциальный переключающий контакт. Одновременно ошибка отображается при помощи красного светодиодного сигнала (при наличии рабочего напряжения). ELHC/ 4 используется для контроля работы резистивных нагревательных линий. Устройство контролирует сопротивление одно- и двухфазной нагревательной цепи соответственно, в отношении отключения в режиме включения. Кроме того, оно позволяет обнаружить отказ в нагревательной цепи и контрольного напряжения. Беспотенциальный переключающий контакт показывает рабочий статус.

Пока нет оценок (средняя 0 из 5)

грн

Запрос

Опис
Технічні характеристики
Файлы

Устройство контроля нагревательной цепи

ELHC/ используется для контроля функционирования саморегулирующихся нагревательных кабелей. Благодаря емкостной нагрузке клеммного оборудования существует сдвиг по фазе между током нагрева и напряжением питания, которые измеряются контрольным устройством. Беспотенциальный переключающий контакт показывает рабочий статус. Кроме того, устройство позволяет обнаружить отключение напряжения нагревательнго контура и напряжения питания. В случае отключения нагревательного кабеля сдвиг по фазе исчезает, выводя сообщение об ошибке через беспотенциальный переключающий контакт. Одновременно ошибка отображается при помощи красного светодиодного сигнала (при наличии рабочего напряжения).

ELHC/ 4 используется для контроля работы резистивных нагревательных линий. Устройство контролирует сопротивление одно- и двухфазной нагревательной цепи соответственно, в отношении отключения в режиме включения. Кроме того, оно позволяет обнаружить отказ в нагревательной цепи и контрольного напряжения. Беспотенциальный переключающий контакт показывает рабочий статус.

Преимущества:

Экономичность
Прямое подключение к нагревательному кабелю

Применение:

Промышленное применение
Инженерно-коммуникационные сети

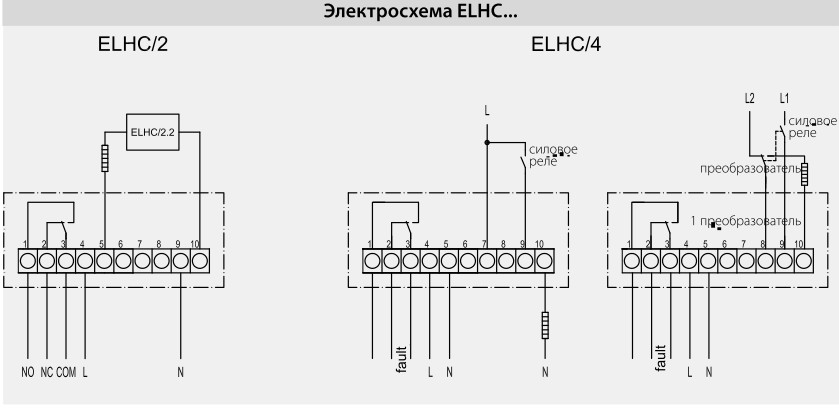

Контрольное устройство для нагревательного контура ELHC/2 обеспечивает контроль функционирования саморегулирующихся кабелей, характеристик реле ELHC/2 .1 и клеммного блока ELHC/2 .2. Учитывая то, что блок подключен к напряжению питания нагревтельного кабеля, нагревательный кабель можно контроливаться только во время работы. После отключения нагрева, контакт переходит в состояние «ошибка».

Контрольное устройство для нагревательного контура ELHC/4 используется для контроля работы резистивных нагревательных кабелей.

Тип	Обозначение	Арт. №

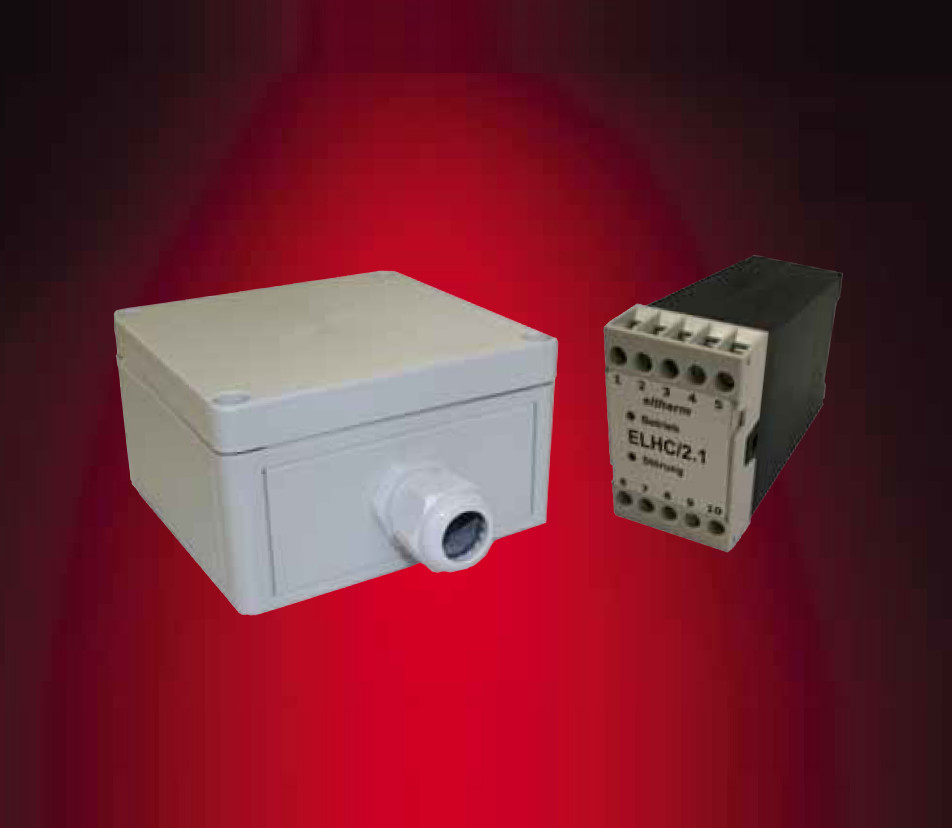

ELHC/2.1	реле контроля нагревательного контура	0641001
ELHC/2.2	клеммный блок	0641002
ELHC/4	реле контроля нагревательного контура	0641013

Данные тип ELHC/2
Рабочее напряжение
230 В/50 Гц
Мин. ток нагрева
мin. 0,15 A, макс 16 A
Вывод
1 переключающий контакт
ответвление
250 ВAC/2 A
Корпус
для стандартного монтажа на рейке (ELHC 2 .1); Стенка корпуса выполнена из пластика, 130 x 130 x 75 мм (ELHC 2 .2)
Размеры
45 x 75 x 120 мм (Ш х В х Д)
Класс IP защиты
IP 50
Вес
250 g
Темп. окр. среды, допустимая
0 °C. ...+50 °C
Данные тип ELHC/4
Рабочее напряжение
230 В/50 Гц
Напряжение нагревательного контура
170-500 В ПЕРЕМ. ТОКА
Мин. ток нагрева.
0,15 A, макс 16 A с макс. токоотводом 25 A
Вывод
1 переключающий контакт
Коммутационная способность контакта
250 перем. тока/6 A
Корпус
для стандартного монтажа на рейке
Размеры
45 x 75 x 120 мм (Ш х В х Д)
Класс IP защиты
IP 30
Вес
500 g
Темп. окр. среды, допустимая
-20 °C. ...+60 °C
