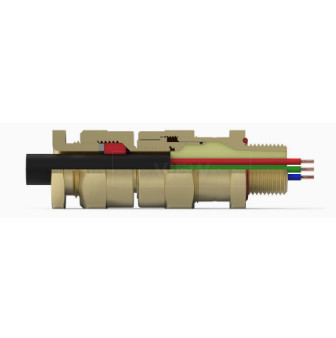

Кабельне введення типу CR-U* (з подвійним ущільненням для неброньованих кабелів)

Кабельные вводы из металла Peppers
Peppers

Кабельные вводы типа “CR-U” имеют взрывозащиту вида: взрывонепроницаемая оболочка (Ex d); защита вида е (Ex e); защита вида n - ограничение пропуска газов (Ex nR). Применяются в зоне 1, зоне 2, рудничной группе I, с категориями взрывоопасной смеси IIA, IIB и IIC. Данные кабельные вводы обеспечивают взрывобезопасную герметизацию на внутренних жилах кабеля и дополнительное уплотнение по внешней оболочке кабеля, обеспечивающее тем самым, надежную защиту от воздействия окружающей среды не повреждая кабель (подходит для кабелей, имеющих характеристику "Cold Flow").

Голоси відсутні

Пока нет оценок (средняя 0 из 5)

грн

Запрос

Опис
Технічні характеристики
Файлы

Кабельные вводы типа “CR-U” имеют взрывозащиту вида: взрывонепроницаемая оболочка (Ex d); защита вида е (Ex e); защита вида n - ограничение пропуска газов (Ex nR).
Применяются в зоне 1, зоне 2, рудничной группе I, с категориями взрывоопасной смеси IIA, IIB и IIC. Данные кабельные вводы обеспечивают взрывобезопасную герметизацию на внутренних жилах кабеля и дополнительное уплотнение по внешней оболочке кабеля, обеспечивающее тем самым, надежную защиту от воздействия окружающей среды не повреждая кабель (подходит для кабелей, имеющих характеристику "Cold Flow").

Кабельные вводы типа “CR-U” обладают степенью защиты IP66, IP68 при погружении на глубину до 100 метров без использования дополнительных уплотнений и защитных кожухов. Вводы с метрической резьбой в стандартном исполнении оснащены «кольцеобразным» уплотнителем вводной части. Использование компаунда Peppers T-1000 обеспечивает простую и быструю установку. Кабельные вводы типа “CR-U’‘ позволяют герметизировать кабель, диаметр которого на 17% больше, по сравнению с аналогичными кабельными вводами других производителей.

Пример для заказа:	CR-UBCK1/NP/20/M20
CR-U	Тип кабельного ввода
B	Латунь - (В); нержавеющая сталь - (S); алюминий – (А)
Опции	C K или V S 1 NP	Кожух PVC - (С); кожух PCP - (Р); кожух LSOH - (3) Контргайка, кольцо заземления и нейлоновое уплотнительное кольцо - (К): или фибровое - (V). для обеспечения защиты по IP Наличие рифленой шайбы Количество в комплекте Никелевое покрытие - (NP): цинковое покрытие - (ZР)
20	Размер ввода
М20	Входная резьба М20
Принадлежности	Контргайка	Латунь (ACBLN) / Нержавеющая сталь (ACSLN)
	Кольцо заземления	Латунь (АСВЕТ) / Нержавеющая сталь (ACSET)
	Уплотнительные кольца IP	Нейлон (ACNSW) / Фибра (ACFSW) PTFE (ACPSW)
	Рифленая шайба	Нержавеющая сталь (ACSSW)
	Защитные кожухи	PVC (ACSPVC) / PCP (ACSPCP) / LSOH (ACSSIO)
Время отверждения:	При температуре 21ºС Проводники можно присоединять через 1 час Осмотреть область компаунда и подключать оборудование к напряжению допускается через 4 часа

Примечание:
*   Размер кабельного ввода не обязательно равен размеру резьбового отверстия.
*   Кольцевое уплотнение для защиты по IP выпускается только для метрической резьбы. Для обеспечения IP конических резьбовых соединений необходимо устанавливать дополнительное уплотнительное кольцо.
*   Недопустимо использование штатного кольцевого уплотнения совместное дополнительным уплотнительным кольцом.
*   Размеры (А) и (В) могут отличаться для кабельных вводов с не метрической резьбой (смотри таблицу «Входные резьбы кабельных вводов»),
*   Если кабельный ввод устанавливается на неметаллическую Ex е оболочку, то он должен подключаться к цепи заземления системы.
*   Если предполагается использование в огнеопасной и взрывоопасной зоне пользователь должен обратиться за советом к специалисту.
*   До начала выполнения работ необходимо изучить инструкцию по сборке и установке кабельного ввода и следовать приведенным в ней правилам в полной мере.
*   Кабельные вводы с цилиндрической резьбой, соответствуют требованиям взрывозащищённости резьбовых соединений IEC/EN 60079-1 и других аналогичных стандартов. Обычно размер сбега резьбы кабельного ввода соответствует оборудованию,
     куда устанавливается кабельный ввод, несмотря на это размер сбега резьбы необходимо учитывать при выборе кабельного ввода, в противном случае компания Peppers не несет ответственности за не правильный выбор клиента.
*   Для обеспечения указанной степени защиты IP, зазоры отверстий должен соответствовать таблице 1 стандарта EN 50262, а все входные устройства должны быть надежно закреплены.
*   Для обеспечения степени защиты IP и заявленного температурного диапазона, комплекты кабельных вводов могут поставляться с фторопластовым (ПТФЭ) уплотнительным кольцом.
*   Кабельный ввод поставляется с достаточным количеством двухкомпонентного компаунда, перчатками и инструкцией, что позволяет произвести одну полную установку
