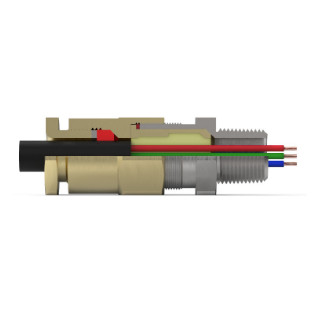

Кабельне введення типу UL-U* (для неброньованих кабелів)

Кабельные вводы из металла Peppers
Peppers

Кабельные вводы типа “UL-U”, имеют взрывозащиту вида: взрывонепроницаемая оболочка (Ex d); - защита вида е (Ex e), защита вида n - ограничение пропуска газов (Ex nR), Class I Div 2, для групп по газу ABCD. Применяются в зоне 1, зоне 2, рудничной группе I, с категориями взрывоопасной смеси IIA, IIB и IIC. Данные кабельные вводы предназначены для морского применения и обеспечивают взрывобезопасную герметизацию компаундом внутренних жил кабеля и дополнительное уплотнение по внешней оболочке кабеля, обеспечивая тем самым, надежную защиту от воздействия окружающей среды не повреждая кабель (подходит для кабелей, имеющих характеристику "Cold Flow").

Пока нет оценок (средняя 0 из 5)

грн

Запрос

Опис

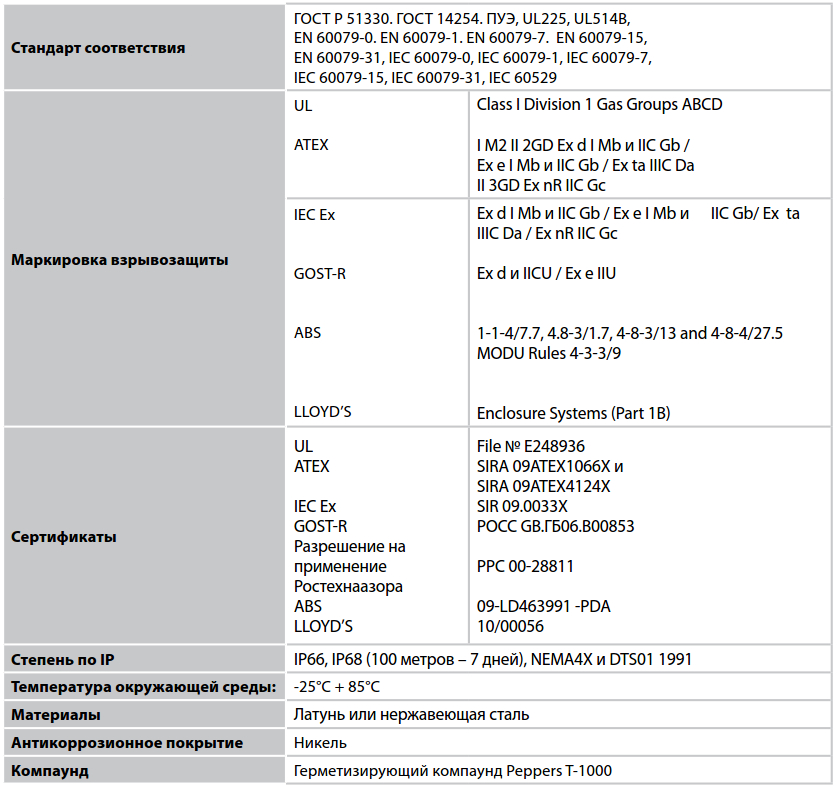

Технічні характеристики
Файлы

Кабельные вводы типа “UL-U”, имеют взрывозащиту вида: взрывонепроницаемая оболочка (Ex d); - защита вида е (Ex e), защита вида n - ограничение пропуска газов (Ex nR), Class I Div 2, для групп по газу ABCD. Применяются в зоне 1, зоне 2, рудничной группе I, с категориями взрывоопасной смеси IIA, IIB и IIC. Данные кабельные вводы предназначены для морского применения и обеспечивают взрывобезопасную герметизацию компаундом внутренних жил кабеля и дополнительное уплотнение по внешней оболочке кабеля, обеспечивая
тем самым, надежную защиту от воздействия окружающей среды не повреждая кабель (подходит для кабелей, имеющих характеристику "Cold Flow"). Использование компаунда Peppers T-1000 позволяет проводить установку быстро и качественно. Кабельные вводы типа “UL-U” обладают степенью защиты NEMA 4X, IP66, IP68 при погружении на глубину до 100 метров без использования дополнительных уплотнений и защитных кожухов.

Пример для заказа:	UL-UBCK1/NP/20/075NPT
UL-U	Тип кабельного ввода
B	Латунь - (В); нержавеющая сталь - (S)
Опции	R C K или V S 1 NP	Уплотнение уменьшенного диаметра Кожух PVC - (С); кожух PCP - (Р); кожух LSOH - (3) Контргайка, кольцо заземления и нейлоновое уплотнительное кольцо - (К): или фибровое - (V). для обеспечения защиты по IP Наличие рифленой шайбы Количество в комплекте Никелевое покрытие - (NP): цинковое покрытие - (ZР)
20	Размер ввода
075NPT	3/4’‘NPT Входная резьба
Принадлежности	Контргайка	Латунь (ACBLN) / Нержавеющая сталь (ACSLN)
	Кольцо заземления	Латунь (АСВЕТ) / Нержавеющая сталь (ACSET)
	Уплотнительные кольца IP	Нейлон (ACNSW) / Фибра (ACFSW) PTFE (ACPSW)
	Рифленая шайба	Нержавеющая сталь (ACSSW)
	Защитные кожухи	PVC (ACSPVC) / PCP (ACSPCP) / LSOH (ACSSIO)
Время отверждения:	При температуре 21ºС Проводники можно присоединять через 1 час Осмотреть область компаунда и подключать оборудование к напряжению допускается через 4 часа

Примечание:
* Размер кабельного ввода не обязательно равен размеру резьбового отверстия.
* Кольцевое уплотнение для защиты по IP выпускается только для метрической резьбы. Для обеспечения IP конических резьбовых соединений необходимо устанавливать дополнительное уплотнительное кольцо.
* Недопустимо использование штатного кольцевого уплотнения совместно с дополнительным уплотнительным кольцом.

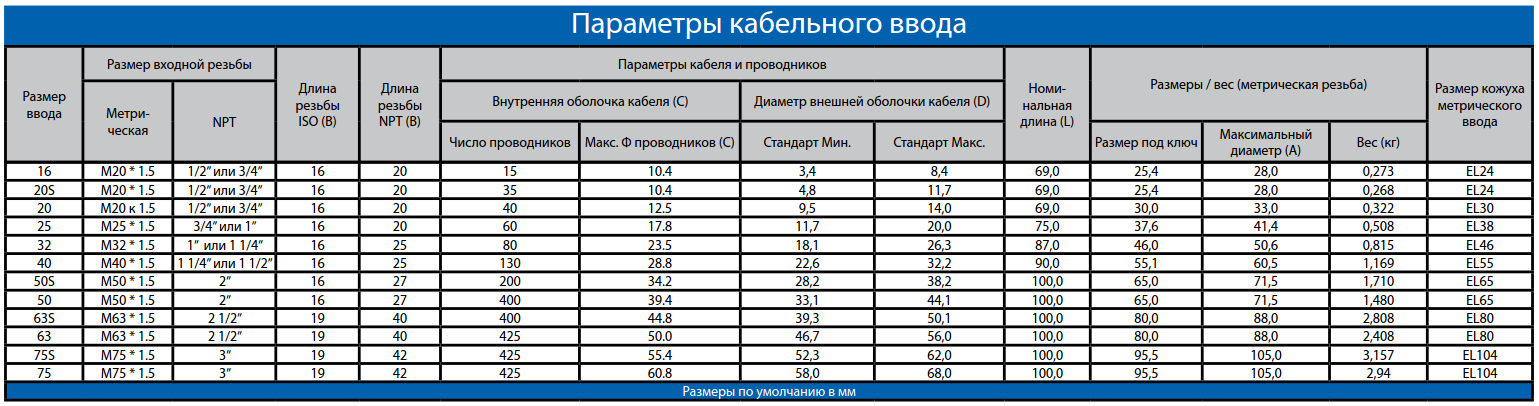

* Размеры (A) и (B) могут отличаться для кабельных вводов с не метрической резьбой (смотри таблицу «Входные резьбы кабельных вводов»).
* Если кабельный ввод устанавливается на неметаллическую Ex e оболочку, то он должен подключаться к цепи заземления системы.
* До начала выполнения работ необходимо изучить инструкцию по сборке и установке кабельного ввода и следовать приведенным в ней правилам в полной мере.
* Кабельные вводы с цилиндрической резьбой, соответствуют требованиям взрывозащищенности резьбовых соединений IEC/EN 60079-1 и других аналогичных стандартов. Обычно размер сбега резьбы кабельного ввода соответствует оборудованию, куда устанавливается кабельный ввод, не смотря на это размер сбега резьбы необходимо учитывать при выборе кабельного ввода, в противном случае компания Peppers не несет ответственности за не правильный выбор клиента.
* Для обеспечения указанной степени защиты IP, зазоры отверстий должен соответствовать таблице 1 стандарта EN 50262, а все входные устройства должны быть надежно закреплены.
* Для обеспечения степени защиты IP и заявленного температурного диапазона, комплекты кабельных вводов могут поставляться с фторопластовым (ПТФЭ) уплотнительным кольцом.
* Кабельный ввод поставляется с достаточным количеством двухкомпонентного компаунда, перчатками и инструкцией, что позволяет произвести одну полную установку.
* Входная часть кабельного ввода имеет никелевое покрытие в стандартном исполнении.
