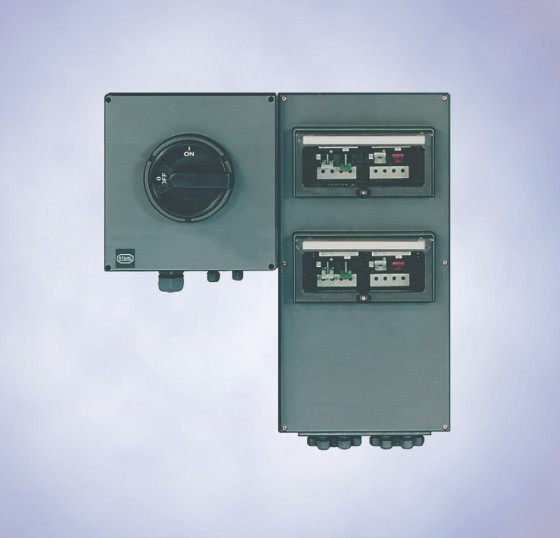

Стандартные распределительные щиты освещения и обогрева, серия 8146

Ex e техника "Повышенная безопасность"
Stahl

Поставка стандартизированных распределителей ограничена вариантами линейных защитных автоматов, имеющихся на складе. Ниже представлены варианты с номинальным током 16 A. Также возможны другие номинальные силы тока, например 10, 20, 25 A. Данные распределители поставляются в течение 2 недель с завода.

Пока нет оценок (средняя 0 из 5)

грн

Запрос

Опис

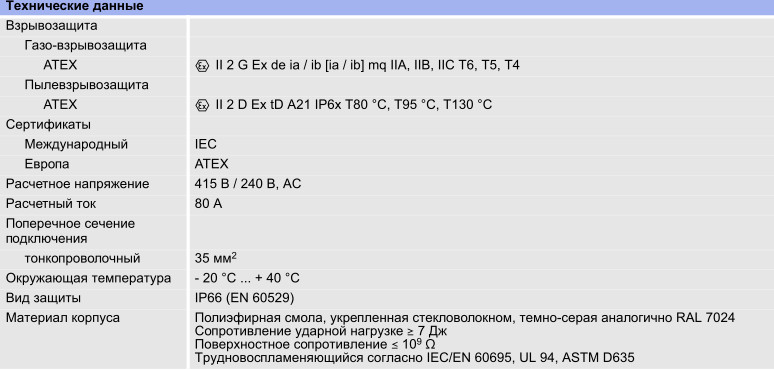

Технічні характеристики
Файлы

● Взрывозащита по
– CENELEC
– IEC
● Применяются
– в зоне 1 и зоне 2
– в зоне 21 и зоне 22
● Доступные исполнения
– с линейным защитным автоматом, характеристика срабатывания C
– с устройством защитного отключения и расцепителем тока перегрузки, характеристика срабатывания B или C
● Преимущества
– Монтаж автоматических предохранителей под откидным смотровым стеклом
– Управление автоматическими предохранителями снаружи
– Коммутационное положение видно в любое время
– Срабатывание под напряжением
– Короткие сроки поставки

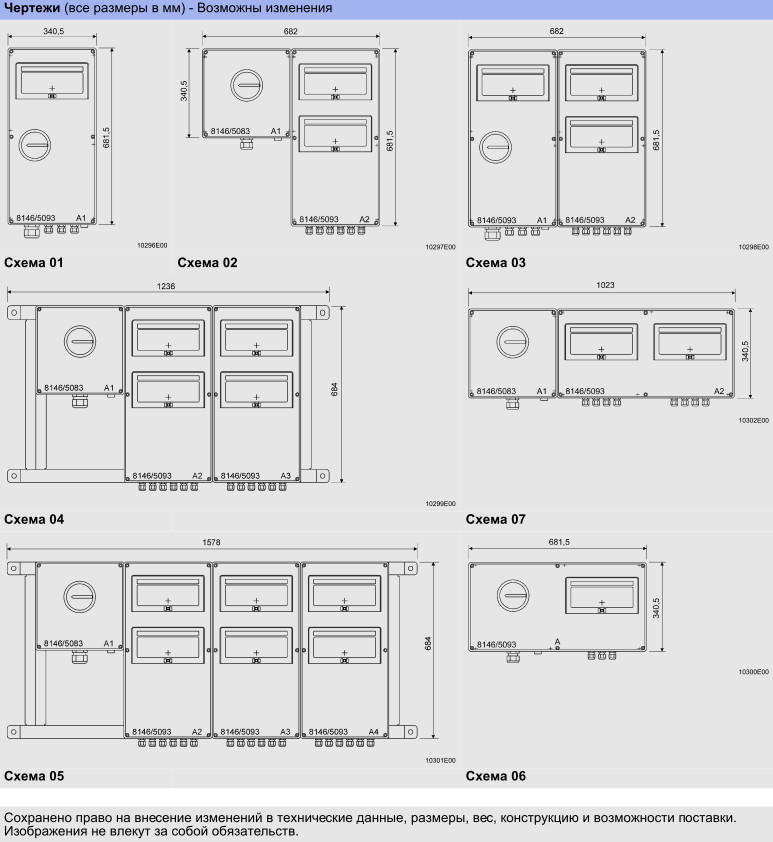

Исполнение	Линейный защитный автомат		№ схемы	Вводы проводки	Номер заказа
Исполнение	Кол-во	Характеристика	№ схемы	Вводы проводки	Номер заказа

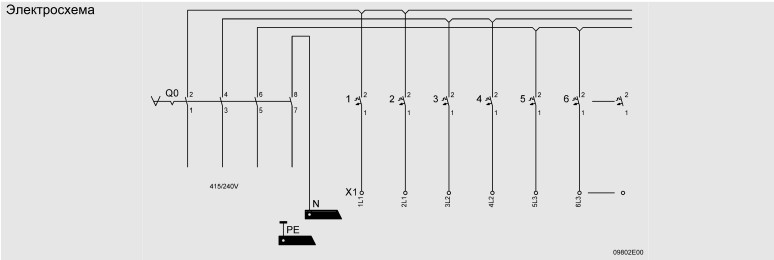

Распределительные щиты освещения с автоматическим выключа телем, 1-пол., 16 A, соединение блок- клеммами	6	C	01	1 x M 40, 6 x M 25, 1 x M 16	8146/5-ExV-01-06L16C1P-T
	12	C	02	1 x M 50, 12 x M 25, 1 x M 16	8146/5-ExV-02-12L16C1P-T
	18	C	03	1 x M 50, 18 x M 25, 1 x M 16	8146/5-ExV-03-18L16C1P-T
	24	C	04	1 x M 50, 24 x M 25, 1 x M 16	8146/5-ExV-04-24L16C1P-T

Исполнение	Линейный защитный автомат		№ схемы	Вводы проводки	Номер заказа
	Кол-во	Характеристика

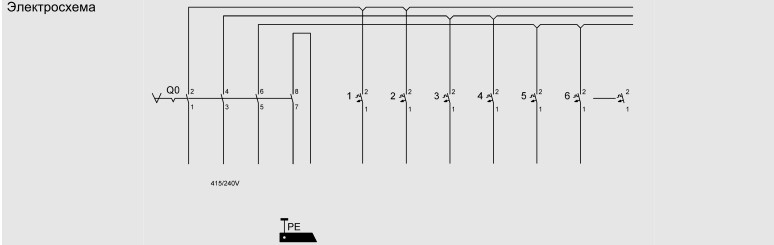

Распределительные щиты освещения с автоматическим выключа телем, 1-пол., 16 A, соединение блок- клеммами	6	C	06	1 x M 40, 6 x M 25, 1 x M 16	8146/5-ExV-06-06L16C1P-D
	12	C	07	x M 50, 12 x M 25, 1 x M 16	8146/5-ExV-07-12L16C1P-D

Исполнение	Устройство защитного отключения с расцепителем тока перегрузки		№ схемы	Вводы проводки	Номер заказа
Исполнение	Кол-во	Характеристика	№ схемы	Вводы проводки	Номер заказа

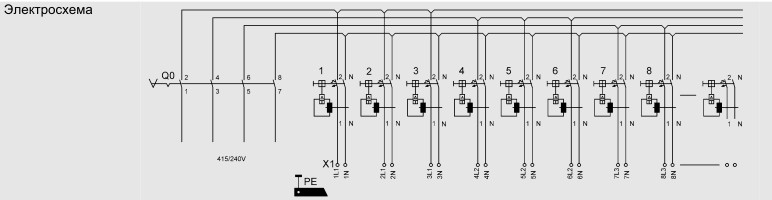

Распределительные щиты обогрева с автоматическим выключателем и УЗО, 1-пол. + N, 16 A / 30 мA, прямое соединение	8	B	02	1 x M 40, 8 x M 25, 1 x M 16	8146/5-ExV-02-08H16B1N-T
	12	B	03	1 x M 50, 12 x M 25, 1 x M 16	8146/5-ExV-03-12H16B1N-T
	24	B	05	1 x M 50, 24 x M 25, 1 x M 16	8146/5-ExV-05-24H16B1N-T
	8	C	02	1 x M 40, 8 x M 25, 1 x M 16	8146/5-ExV-02-08H16C1N-T
	12	C	03	1 x M 50, 12 x M 25, 1 x M 16	8146/5-ExV-03-12H16C1N-T
	24	C	05	1 x M 50, 24 x M 25, 1 x M 16	8146/5-ExV-05-24H16C1N-T

Исполнение	Устройство защитного отключения с расцепителем тока перегрузки		№ схемы	Вводы проводки	Номер заказа
	Кол-во	Характеристика

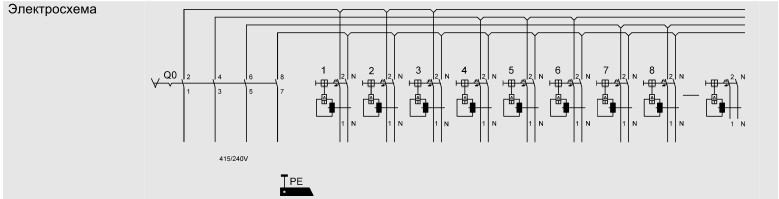

Распределительные щиты обогрева с автоматическим выключателем УЗО току, 1-пол. + N, 16 A / 30 мA, соединение на блок-клеммах	8	B	07	1 x M 40, 8 x M 25, 1 x M 16	8146/5-ExV-07-08H16B1N-D
	8	C	07	1 x M 40, 8 x M 25, 1 x M 16	8146/5-ExV-07-08H16C1N-D
