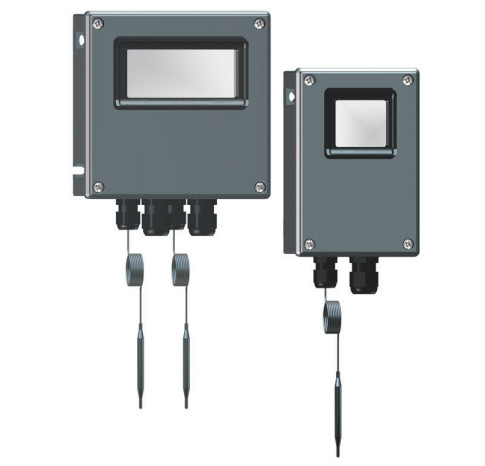

Двойной термосигнализатор, термосигнализатор и тепловое реле Серия 8146/5041-R25A, 8146/5041-B25A

Вы здесь

  • Оборудование для измерения и регулирования
  • Stahl

Термосигнализатор и тепловое реле с измерительной системой, заполненной жидкостью. Переключающий контакт срабатывает при изменении объема, обусловленном колебаниями температуры. При негерметичности измерительной системы термосигнализатор необратимо отключается.

Голосов пока нет

Пока нет оценок (средняя 0 из 5)

Термосигнализатор и тепловое реле с измерительной системой, заполненной жидкостью. Переключающий контакт срабатывает при изменении объема, обусловленном колебаниями температуры. При негерметичности измерительной системы термосигнализатор необратимо отключается.

Термосигнализатор:
Если температура датчика превышает настроенное значение, то сигнализатор отключается. Сигнализатор снова включается автоматически, если температура опускается ниже настроенного значения.


Тепловое реле:
Если температура датчика превышает настроенное значение, реле необратимо отключается. После понижения температуры тепловое реле можно деблокировать вручную.



  •   Коммутационная способность до 25 А
  •  Измерительная система, заполненная жидкостью
  •  тепловое реле: Необратимое отключение при превышении настроенной температуры
  •  Необратимое отключение при негерметичности измерительной системы
  •  Корпус из полиэфирной смолы, укрепленной стекловолокном
  •  Заданные значения можно увидеть через смотровое стекло



Исполнение

Электрическая схема

Диапазон

регулировки

Номер заказа

Вес

кг

8146/5041-STW

термосигнализатор

-20 ... +50 °C

8146/5041-STW25A/-20 ... +50 °C

1,000

0 ... +200 °C

8146/5041-STW25A/0 ... +200 °C

1,000

+50 ... +300 °C

8146/5041-STW25A/+50 ... +300 °C

1,000

8146/5041-STB

тепловое реле

+50 ... +300 °C

8146/5041-STB25A/+50 ... +300 °C

1,100

0 ... +200 °C

8146/5041-STB25A/0 ... +200 °C

1,100

8146/5051-ST.+ST

термосигнализатор

и тепловое реле

См. таблицу данных

8146/5051-ST.25A+ST.25A ...

1,440

Указание

Термосигнализаторы и тепловые реле произвольно комбинируются между собой.

Дополнение к номеру заказа





8146/5051-ST.+ST

Возможные диапазоны регулировки

Сигнализатор:

5041-STW25A/

-20 ... +50 °C



0 ... +200 °C



+50 ... +300 °C



Реле:

5041-STB25A/

0 ... +200 °C



+50 ... +300 °C



Примеры:

Двойной термосигнализатор:

8146/5051-

STW25A/-20 ... +50 °C





Термосигнализатор и тепловое реле

8146/5051-

STB25A/+50 ... +300 °C
