Командные кнопки, серия 8082
Вы здесь
- Пост управления кнопочный взрывозащищенный
- Stahl

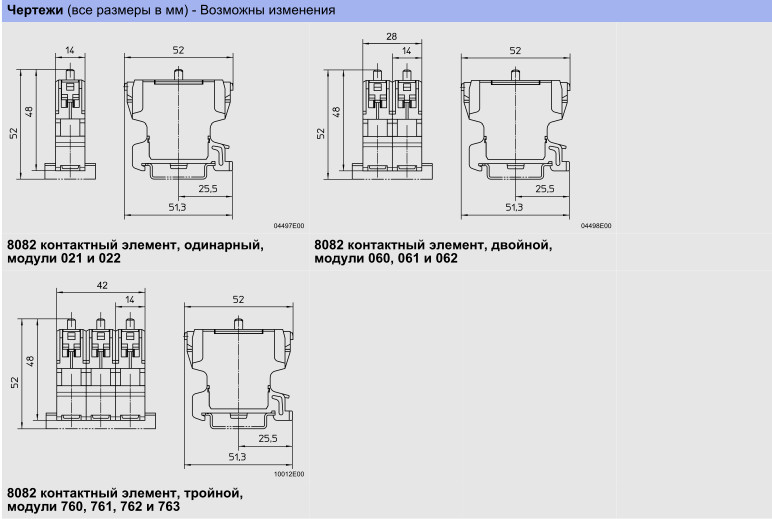

Контактные элементы серии 8082 легко объединяются в блоки контактов; посредством кнопочного переключателя серии 8602 в зависимости от вида управляющей насадки можно задействовать макс. 4 контактных элемента.
Пока нет оценок (средняя 0 из 5)
- Описание

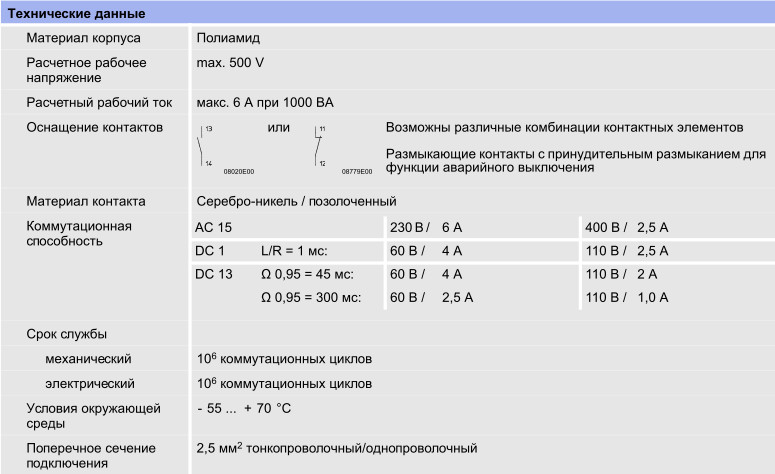

- Технические характеристики
- Файлы
Контактные элементы серии 8082 легко объединяются в блоки контактов; посредством кнопочного переключателя серии 8602 в зависимости от вида управляющей насадки можно задействовать макс. 4 контактных элемента.

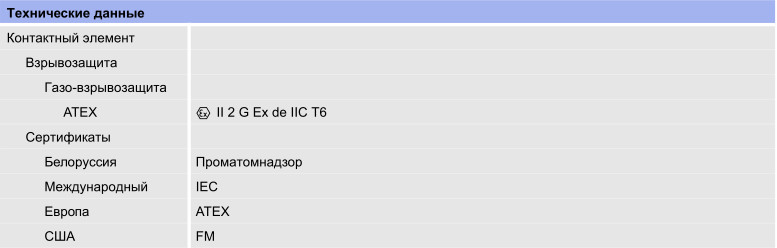

● Взрывозащита по
– IEC
– ATEX
● Применяются в зоне 1 и зоне 2
● Контактные элементы поставляются в 2 исполнениях:
– с 1 замыкающим контактом
– с 1 размыкающим контактом с принудительным размыканием
● Материал контакта на выбор: серебро-никель или позолоченный
● Подходят для применений в области техники безопасности до уровня SIL 2 или SIL 3 согласно IEC/EN 61508

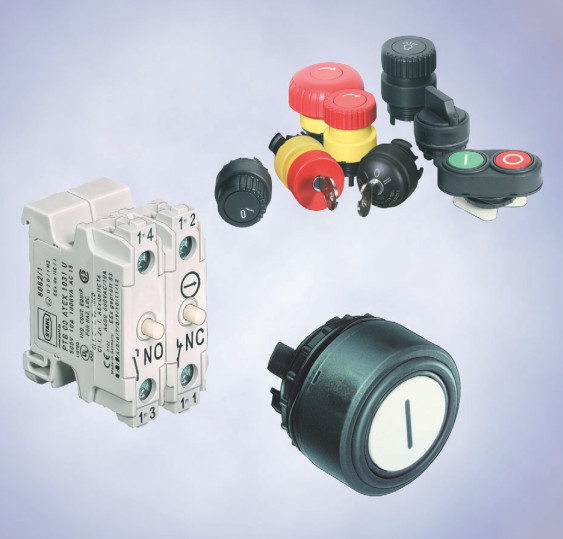

● Кнопочные переключатели в 9 различных исполнениях
– Кнопка
– Грибовидный кнопочный выключатель
– Селектор-переключатель
– Поворотная рукоятка
– Выключатель с ключом
– Кнопочный выключатель, запираемый на ключ
– Грибовидный выключатель с ключом
– Грибовидный блокирующий выключатель
– Двойная кнопка
● Вид подключения
– Винтовая клемма
– Пружинная клемма

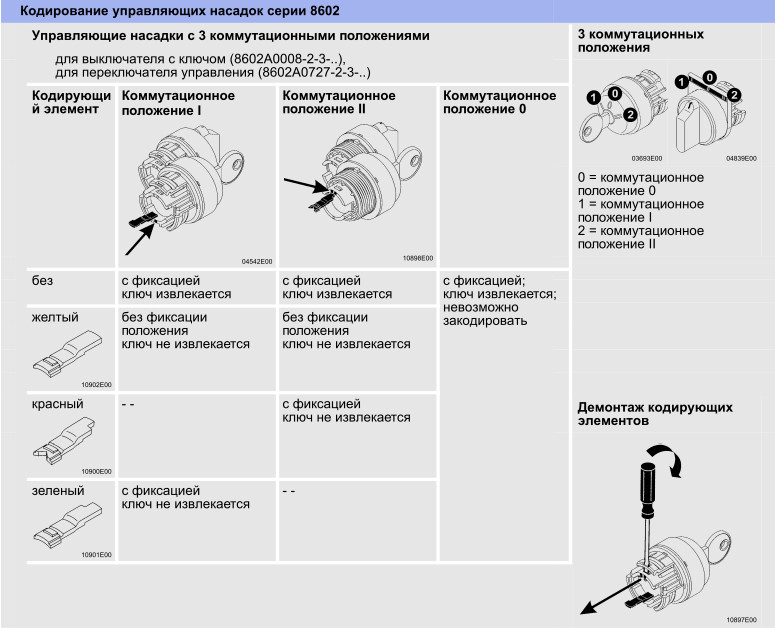

● Можно впоследствии выполнить перекодирование поворотных рукояток и выключателей с ключом на уже смонтированных управляющих насадках посредством функции „с фиксацией/без фиксации положения“ и/или „ключ не извлекается“
● Используются в диапазоне температур от - 55 °C до + 70 °C
|
Исполнение |
Вид клемм |
Оснащение контактов |
Материал контакта |
Номер заказа |
Вес кг |
|
Контактный элемент с винтовой клеммой |
Винтовые клеммы |
1 размыкающий контакт |
Серебро-никель |
8082/1-1-00 |
0.025 |
|
позолоченный |
8082/1-1-10 |
0.025 |
|||
|
1 замыкающий контакт |
Серебро-никель |
8082/1-2-00 |
0.030 |
||
|
позолоченный |
8082/1-2-10 |
0.025 |
|||
|
Контактный элемент с пружинной клеммой |
Пружинные клеммы |
1 размыкающий контакт |
Серебро-никель |
8082/2-1-00 |
0.025 |
|
позолоченный |
8082/2-1-10 |
0.025 |
|||
|
1 замыкающий контакт |
Серебро-никель |
8082/2-2-00 |
0.025 |
||
|
позолоченный |
8082/2-2-10 |
0.025 |
|||
|
Указание |
- Все кнопочные переключатели 8602 могут быть оснащены макс. 2 контактными элементами. - Кнопочные переключатели 8602 модулей 001, 002, 003, 005, 006, 009, 010, 012, 015 и 726 (2 положения) могут быть оснащены макс. 3 контактными элементами. - При монтаже кнопочного переключателя 8602 модуля 023 в корпус 8146/5 или 8125/5 можно встроить макс. 4 контактных элемента. |
||||
|
Принадлежности и запасные детали |
||||||
|
Наименование |
Изображение |
Описание |
Номер заказа |
Вес кг |
||
|
Кнопочные переключатели |
|
Управляющая насадка |
кнопки |
BG 001 |
155399 |
0.023 |
|
|
 |
Управляющая насадка грибовидного кнопочного выключателя Диаметр грибовидного выключателя 38 мм |
черный |
BG 003 |
155443 |
0.030 |
|
|
|
Селектор- переключатель |
черный |
BG 005 |
155494 |
0.032 |
|
|
|
Малая поворотная рукоятка |
для командной кнопки 8082 |
BG 726 |
|
|
|
|
2 коммутационных положения |
с фиксацией |
BG 726 |
155344 |
0.023 |
|
|
|
2 коммутационных положения |
без фиксации положения |
BG 726 |
155345 |
0.023 |
|
|
|
Кодирующие элементы для переналадки на функцию „без фиксации положения“ встроены в модули. |
|
|
|||
|
|
Малая поворотная рукоятка |
запирается для командной кнопки 8082 |
BG 727 |
|
|
|
|
|
2 коммутационных положения |
вертикальный монтаж (в 8040) |
BG 727 |
155369 |
0.028 |
|
|
|
2 коммутационных положения |
горизонтальный монтаж (в 8146/5) |
BG 727 |
155367 |
0.028 |
|
|
|
3 коммутационных положения |
вертикальный монтаж (в 8040) |
BG 726 |
155347 |
0.028 |
|
|
|
3 коммутационных положения |
вертикальный монтаж (в 8040) |
BG 727 |
155370 |
0.028 |
|
|
|
3 коммутационных положения |
горизонтальный монтаж (в 8146/5) |
BG 726 |
155346 |
0.028 |
|
|
|
3 коммутационных положения |
горизонтальный монтаж (в 8146/5) |
BG 727 |
155368 |
0.028 |
|
|
|
|
Управляющая насадка выключателя с ключом |
|
|
||
|
|
Кодирующие элементы для переналадки на функции „без фиксации положения“ или „ключ не извлекается“ встроены в модули, стандартное запирание MS1, другие виды запирания по запросу. |
|
|
|||
|
|
2 коммутационных положения |
вертикальный монтаж (в 8040) |
BG 008 |
155321 |
0.053 |
|
|
|
2 коммутационных положения |
горизонтальный монтаж (в 8146/5) |
BG 008 |
155316 |
0.053 |
|
|
|
3 коммутационных положения |
вертикальный монтаж (в 8040) |
BG 008 |
155323 |
0.043 |
|
|
|
3 коммутационных положения |
горизонтальный монтаж (в 8146/5) |
BG 008 |
155318 |
0.053 |
|
|
|
|
Управляющая насадка грибовидного выключателя с ключом |
Диаметр грибовидного выключателя d 38 мм, красный, с желтой подкладной табличкой, для функции аварийного выключения |
BG 009
|
155512 |
0.066 |
|
|
|
Управляющая насадка грибовидного выключателя с ключом |
Диаметр грибовидного выключателя d 38 мм, черный |
BG 006 |
155503 |
0.066 |
|
|
|
Управляющая насадка грибовидного блокирующего выключателя |
Диаметр грибовидного выключателя d 38 мм, красный, с желтой подкладной табличкой, для функции аварийного выключения |
BG 010 |
155457 |
0.031 |
|
|
Управляющая насадка грибовидного блокирующего выключателя |
Диаметр грибовидного выключателя d 38 мм, черный |
BG 012 |
155479 |
0.031 |
|
|
|
|
Управляющая насадка грибовидного блокирующего выключателя |
Диаметр грибовидного выключателя d 55 мм, красный, с желтой подкладной табличкой, для функции аварийного выключения
|
BG 015
|
155466 |
0.035 |
|
|
|
Двойная кнопка |
|
BG 023 |
155497 |
0.037 |
|
|
|
для закрытия неиспользуемых отверстий крышки d 30,5 мм |
155329 |
0.016 |
||
|
Наименование |
Изображение |
Описание |
Номер заказа |
Вес кг |
|
|
Запасной ключ
|
|
для всех кнопочных выключателей, запираемых на ключ / выключателей с ключом |
|
|
|
|
Стандартное запирание MS1 |
107109 |
0.008 |
|||
|
Специальное запирание MS2 ... MS20 (указать текстом) |
107110 |
0.008 |
|||
|
Специальный ключ для элементов управления |
|
Для затягивания пластмассовой контргайки |
169101 |
29.450 |
|
|
Предохранительное кольцо, тип 8602A0751, против случайного включения |
|
для кнопочного переключателя |
8602/.-003 |
155326 |
0.077 |
|
8602/.-009 |
|||||
|
8602/.-010 |
|||||
|
Запирающее устройство, тип 8602A0752, для нажатого грибовидного блокирующего выключателя |
|
для кнопочного переключателя |
8602/.-010 |
155349 |
0.089 |
|
Запирающее устройство, тип 8602A0753, для ненажатого кнопочного выключателя |
|
для кнопочного переключателя |
8602/.-001 |
155372 |
0.081 |
|
8602/.-002 |
|||||
|
Запирающее устройство, тип 8602A0758, для ненажатого грибовидного блокирующего выключателя |
|
для кнопочного переключателя |
8602/.-010 |
155469 |
0.095 |
|
Запирающее устройство, тип 8602A0754, для нажатого кнопочного выключателя |
|
для кнопочного переключателя |
8602/.-001
|
155402 |
0.028 |
|
Запирающее устройство, тип 8602A0755, для ненажатого кнопочного выключателя |
|
для кнопочного переключателя |
8602/.-001 |
155431 |
0.034 |
|
Запирающее устройство, тип 8602A0756, для нажатого грибовидного блокирующего выключателя |
 |
для кнопочного переключателя |
8602/.-010 |
155446 |
0.105 |
|
8602/.-015 |
|||||
|
Запирающее устройство, тип 8602A0757, для двойной кнопки |
|
для кнопочного переключателя |
8602/.-023 |
155460 |
0.033 |
|

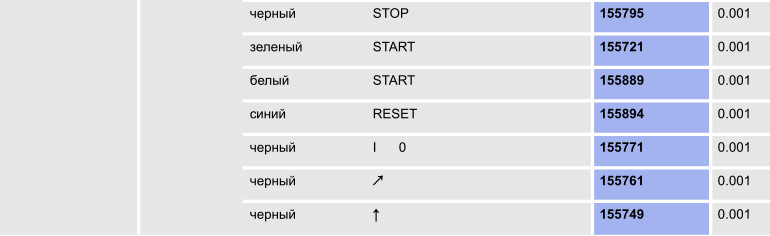

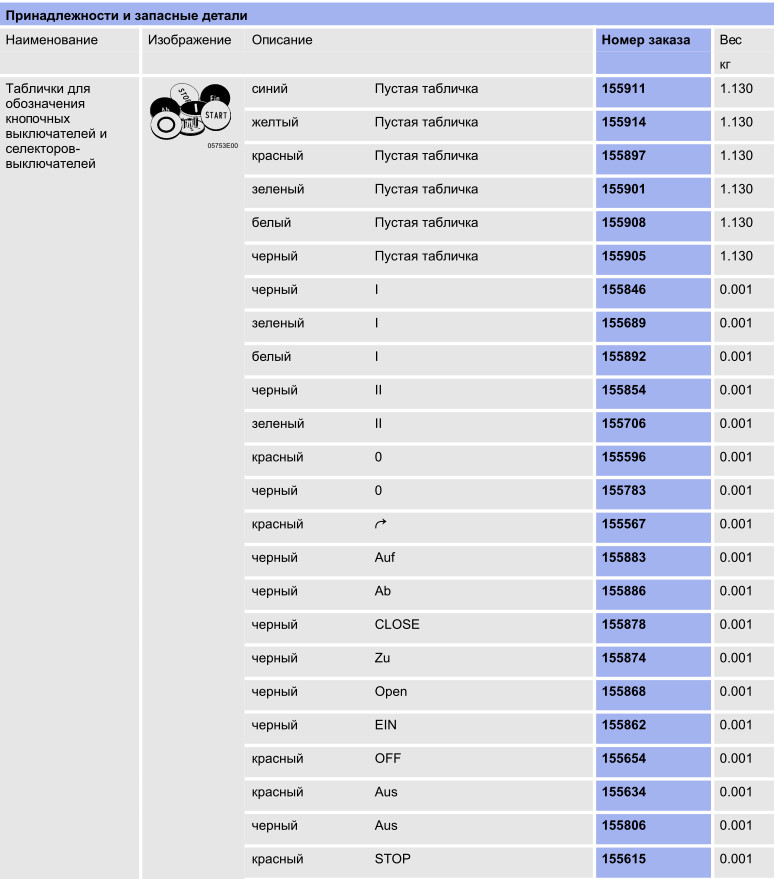

Дополнительная табличка с обозначением |
|
Носитель таблички, размер 1, без вкладыша Надпись: 1-строчная |
155632 |
0.002 |
|
|
|
Носитель таблички, размер 2, без вкладыша Надпись: 1- или 2-строчная |
155687 |
1.240 |
||
|
|
Носитель таблички, размер 3, без вкладыша Надпись: 1-, 2- или 3-строчная |
155844 |
1.830 |
||
|
|
для кнопочных переключателей, встраиваемых в стандартные монтажные отверстия ø 30,5 мм |
|
|
||
|
|
Вкладыши: без надписи с надписью; указывать отдельно текстом: |
|
|
||
|
Подкладная табличка, желтая |
|
d 38 мм |
130391 |
0.001 |
|
|
d 55 мм |
130524 |
0.002 |
|||
|
прямоугольная (45 x 70 мм) |
155880 |
0.001 |
|||
