Из чего состоит проект системы кабельного электрообогрева и когда он нужен?

Обогрев трубопроводов, резервуаров, емкостей позволяет обеспечить защиту от замерзания, поддерживать технологическую температуру на заданном уровне, обеспечить необходимую вязкость продуктов. Обогрев поверхностей бункеров играет важную роль для удаления летучей пыли из пылеуловителей, фильтров, предотвращения образования конденсата на стенках и примерзания сыпучего продукта. Антиобледенительные системы для кровли сводят к минимуму возможность образования наледи и сосулек, продлевает срок службы кровли и фасада здания. Системы снеготаяния предотвращают образование наледи, позволяют избежать риска травмирования людей и повреждения автотранспорта. Обогрев грунта спортивных площадок и теплиц препятствуют замерзанию корневой системы растений в зимний период, увеличивают сезон использования открытых спортивных площадок. Обогрев оснований морозильных камер предоствращают вздутие либо проваливание грунта под основанием камеры, увеличивают срок службы морозильных камер.



Проект системы электрообогрева необходим для любых систем электрообогрева большой мощности или в состав которых входит большое количество нагревательных секций.









Проекты системы электрообогрева выполняются на следующие системы:

  • электрообогрев магистральных и технологических трубопроводов, импульсных линий;
  • электрообгрева резеруаров;
  • электрообогрева бункеров;
  • электрообогрева технологического оборудования;
  • систему антиоблединения и снеготаяния;
  • обогрева футбольных полей;
  • обогрева оснований морозильных камер.



Проект системы электрообогрева – это полный пакет документов, выполненный специалистами по электрообогреву.



Для разработки проектной документации необходима предварительная детальная проработка исходных данных в виде технического задания (ТЗ) на проектирование. В ТЗ описывается назначение системы электообогрева, параметры обогреваемого объекта, температурные параметры, необходимые требования к системе.



Обязательным является посещение объекта, на котором планируется установка системы электрообогрева для проведения замеров обогреваемых объектов, уточнения трасс прохождения силовых и контрольных линий, возможных мест установки шкафов управления и сигнализации системой электрообогрева. Если объект находится только в стадии проектирования, то измерения производятся по чертежам.



Перед разработкой проектной документации проводится также базовый расчет – готовится технико-коммерческое предложение для предоставления Заказчику предварительной стоимости материалов в соответствии с выбранным техническим решением.



Проектная документация состоит из следующих частей:

  • общие данные;
  • ведомость ссылочных документов;
  • структурная схема электрообогрева;

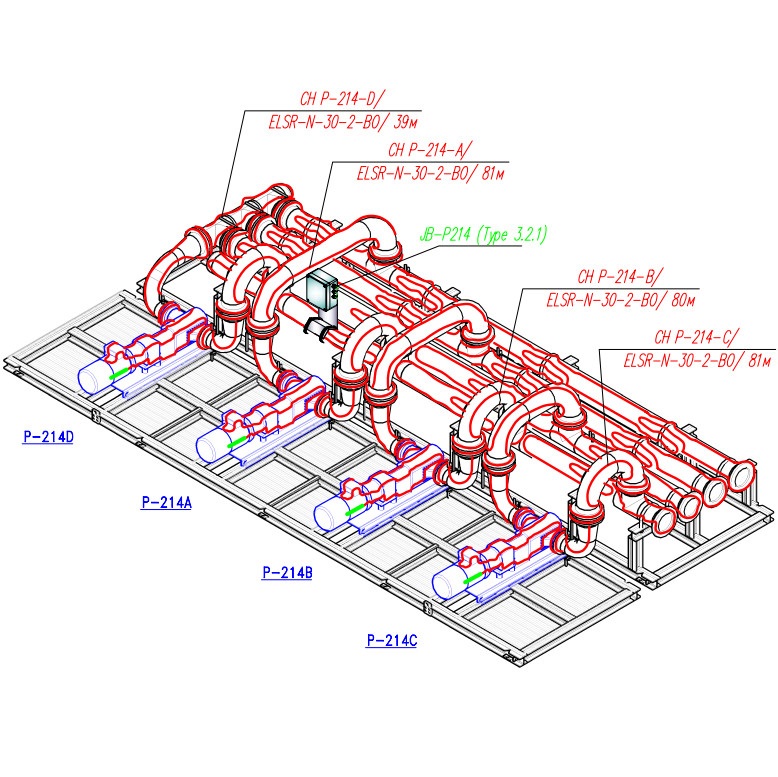

  • раскладка нагревательного кабеля на обогреваемом объекте;
  • план установки соединительных коробок и датчиков температуры;
  • план раскладки электрической и контрольной сети;
  • схемы соединения силового кабеля с нагревательным;
  • типовые способы монтажа нагревательного кабеля;
  • схемы подключения датчиков температуры;
  • схемы электрические принципиальные шкафов управления и сигнализации;
  • схемы монтажные шкафов управления и сигнализации;
  • проектирование теплоизоляции при необходимости;
  • теплотехнический расчет;
  • кабельный журнал;
  • пояснительная записка;
  • спецификация оборудования.



При проведении проектных работ можно отметить следующие этапы:

  • теплотехнический расчет – проводится для подбора нагревательного кабеля в зависимости от тепловых потерь с обогреваемого объекта;
  • выбор нагревательного кабеля. На выбор греющего кабеля влияет множество факторов: взрывоопасная или не взрывоопасная зона, требуемая температура поддержания, максимально допустимая температура продукта, наличие пропарки, наличие агрессивных сред, номинальное напряжение. В одной нагревательной системе могут использоваться разные типы нагревательного кабеля.
  • выбор распределительных коробок и техники подключения;
  • разработка системы крепежей нагревательного кабеля;
  • разработка алгоритма управления системой обогрева;
  • расчет силовой и информационной сети. Разводка силовых и контрольных кабелей производится строго в соответствии с ПУЭ. Прокладка осуществляется по существующим кабельным трассам, а также по запроектированным;
  • разработка мер обеспечение электробезопасности, проектирование шкафа управления и сигнализации;
  • разработка графической части проекта;
  • расчет необходимого оборудования и материалов;
  • согласование и сдача проекта.



Проведение проектных работ обычно происходит в тесном сотрудничествес инженерами, конструкторами, технологами Заказчика. При проектировании систем электрообогрева учитываются все отраслевые нормы и правила.



По существующей проектной документации выполнить монтаж системы электрообогрева можно быстро, правильно и эффективно. Важно при этом соблюдать требования ПУЭ, инструкции по технике безопасности и пожарной безопасности. Также при наличии проектной документации эксплуатация системы является простой и понятной.

Проектирование системы электрообогрева ответственный процесс, от результата которого зависит корректность работы системы в дальнейшем.
