Стандартные пульты управления двигателем, серия 8225

Ex d техника "Герметичное капсулирование"
Stahl

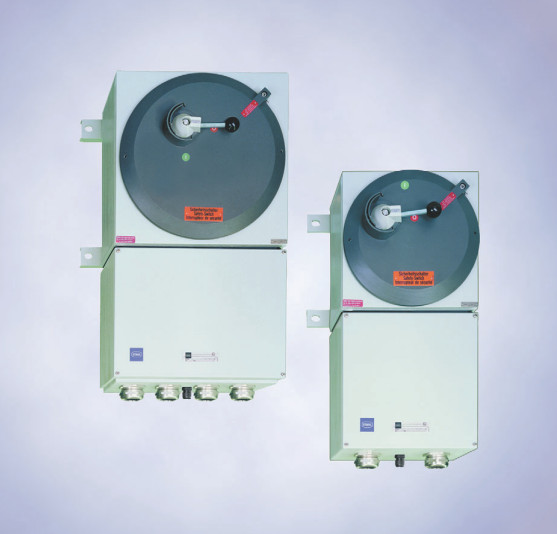

Стандартные пульты управления двигателем встроены в корпус вида взрывозащиты "Взрывонепроницаемая оболочка". В стандартном исполнении системы управления изготавливаются без главного выключателя, главных предохранителей, а также командных и сигнальных приборов. Данные детали могут быть смонтированы в зависимости от заказа.

Пока нет оценок (средняя 0 из 5)

грн

Запрос

Опис
Технічні характеристики
Файлы

● Взрывозащита по
– IEC
– ATEX
● Применяются
– в зоне 1 и зоне 2
– в зоне 21 и зоне 22
● Корпусы вида взрывозащиты Ex d с корпусом коммутационной коробки Ex e
● Имеющиеся стандартные пульты управления двигателем
– Прямой стартер двигателя DOL
– Комбинации переключения контакторов "звезда-треугольник" YD
– Комбинации реверсивных контакторов
● Преимущество
– Короткие сроки поставки

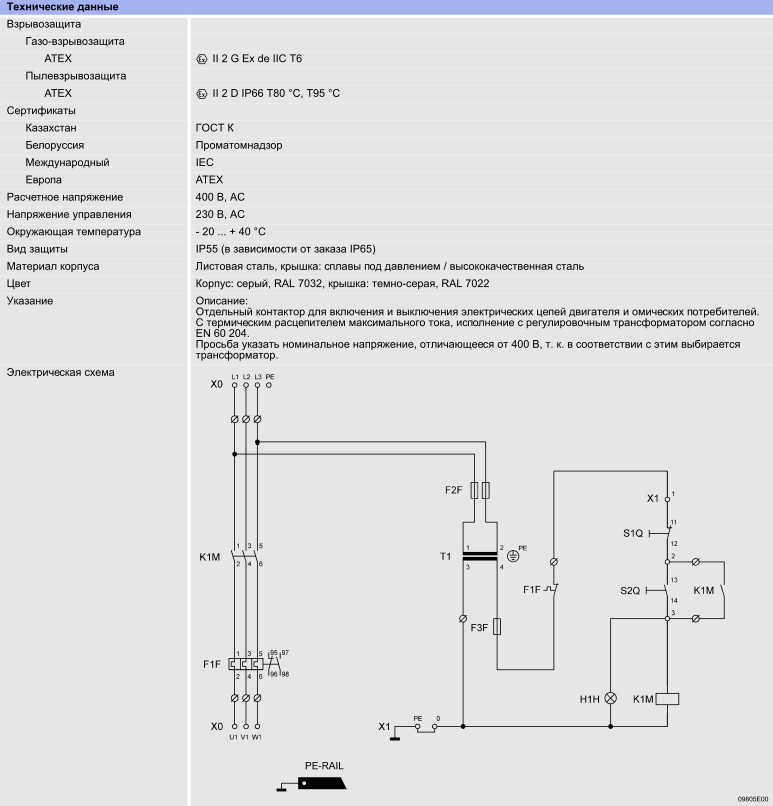

Прямой стартер двигателя DOL - цены по запросу Таблица данных
Коммутационная способность 400 В AC3	Ex d Корпусы	Клеммы		Вводы проводки внизу			Номер заказа
5,5 кВт	8225/112	4 x 6 мм2	3 x 4 мм2	2 x M 32	2 x M 25		8225/5-SM-ES5,5kW400V-T
7,5 кВт	8225/112	4 x 10 мм2	3 x 6 мм2	2 x M 32	2 x M 25		8225/5-SM-ES7,5kW400V-T
11 кВт	8225/112	4 x 10 мм2	3 x 6 мм2	2 x M 32	2 x M 25		8225/5-SM-ES11kW400V-T
15 кВт	8225/112	4 x 16 мм2	3 x 6 мм2	2 x M 32	2 x M 25		8225/5-SM-ES15kW400V-T
18,5 кВт	8225/112	4 x 16 мм2	3 x 10 мм2	2 x M 32	2 x M 25		8225/5-SM-ES18,5kW400V-T
22 кВт	8225/112	4 x 35 мм2	3 x 10 мм2	1 x M 40	1 x M 32	2 x M 25	8225/5-SM-ES22kW400V-T
30 кВт	8225/122	4 x 35 мм2	3 x 16 мм2	1 x M 40	1 x M 32	2 x M 25	8225/5-SM-ES30kW400V-T
37 кВт	8225/122	4 x 35 мм2	3 x 16 мм2	1 x M 40	1 x M 32	2 x M 25	8225/5-SM-ES37kW400V-T
45 кВт	8225/122	4 x 50 мм2	3 x 35 мм2	1 x M 50	1 x M 40	2 x M 25	8225/5-SM-ES45kW400V-T
55 кВт	8225/122	4 x 50 мм2	3 x 35 мм2	1 x M 50	1 x M 40	2 x M 25	8225/5-SM-ES55kW400V-T
75 кВт	8225/122	4 x 50 мм2	3 x 35 мм2	1 x M 50	1 x M 40	2 x M 25	8225/5-SM-ES75kW400V-T

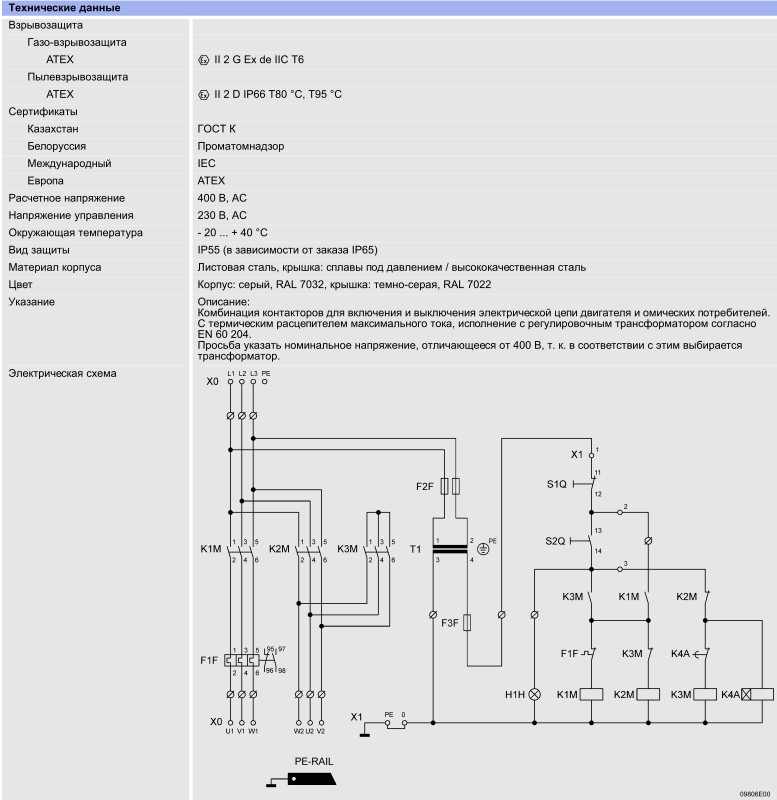

Комбинации переключения контакторов "звезда-треугольник" YD - цены по запросу Таблица данных
Коммутационная способность 400 В AC3	Ex d Корпусы	Клеммы		Вводы проводки внизу			Номер заказа
11 кВт	8225/122	4 x 6 мм2	6 x 4 мм2	3 x M 32	2 x M 25		8225/5-SL-SS11kW400V-T
15 кВт	8225/122	4 x 6 мм2	6 x 4 мм2	3 x M 32	2 x M 25		8225/5-SL-SS15kW400V-
18,5 кВт	8225/122	4 x 6 мм2	6 x 4 мм2	3 x M 32	2 x M 25		8225/5-SL-SS18,5kW400V-T
22 кВт	8225/122	4 x 10 мм2	6 x 6 мм2	3 x M 32	2 x M 25		8225/5-SL-SS22kW400V-T
30 кВт	8225/172	4 x 16 мм2	6 x 6 мм2	3 x M 40	2 x M 25		8225/5-SL-SS30kW400V-T
37 кВт	8225/172	4 x 35 мм2	6 x 10 мм2	3 x M 40	2 x M 25		8225/5-SL-SS37kW400V-T
45 кВт	8225/132	4 x 35 мм2	6 x 16 мм2	1 x M 50	2 x M40	2 x M 25	8225/5-SL-SS45kW400V-T
55 кВт	8225/132	4 x 50 мм2	6 x 35 мм2	1 x M 50	2 x M 40	2 x M 25	8225/5-SL-SS55kW400V-T
75 кВт	8225/132	4 x 50 мм2	6 x 35 мм2	1 x M 50	2 x M 40	2 x M 25	8225/5-SL-SS75kW400V-T
90 кВт	8225/133	4 x 95 мм2	6 x 50 мм2	1 x M 63	2 x M 40	2 x M 25	8225/5-SL-SS90kW400V-T
110 кВт	8225/133	4 x 150 мм2	6 x 95 мм2	1 x M 63	2 x M 50	2 x M 25	8225/5-SL-SS110kW400V-T
132 кВт	8225/133	4 x 150 мм2	6 x 95 мм2	1 x M 63	2 x M 50	2 x M 25	8225/5-SL-SS132kW400V-T
160 кВт	8225/196	4 x 240 мм2	6 x 150 мм2	3 x M 63	2 x M 25		8225/5-SL-SS160kW400V-T
200 кВт	8225/196	4 x 240 мм2	6 x 150 мм2	3 x M 63	2 x M 25		8225/5-SL-SS200kW400V-T

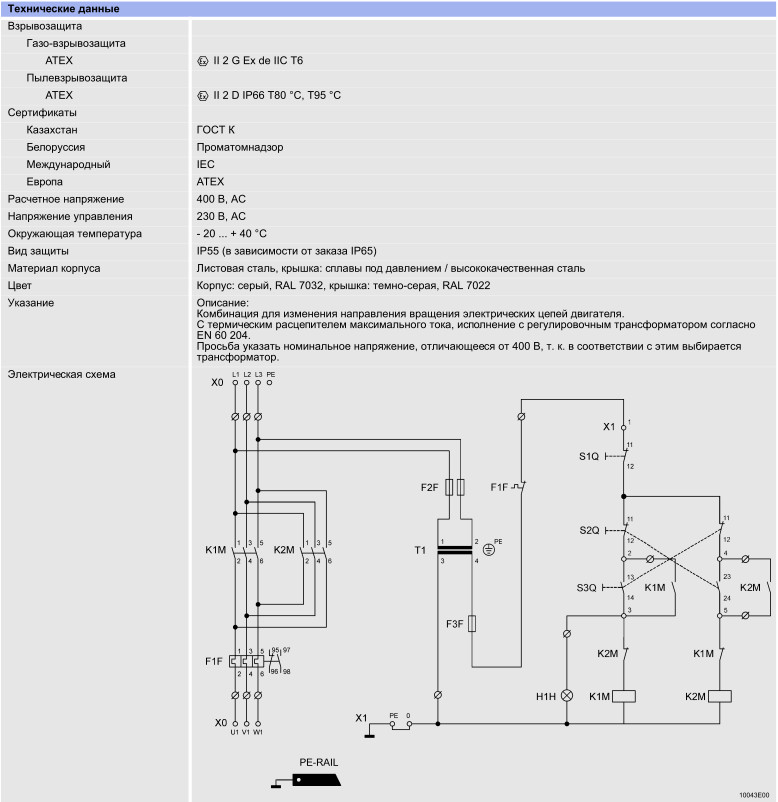

Комбинации реверсивных контакторов - цены по запросу Таблица данных
Коммутационная способность 400 В AC3	Ex d Корпусы	Клеммы		Вводы проводки внизу			Номер заказа
5,5 кВт	8225/122	4 x 6 мм2	3 x 4 мм2	2 x M 32	2 x M 25		8225/5-SL-WS5,5kW400V-T
7,5 кВт	8225/122	4 x 10 мм2	3 x 4 мм2	2 x M 32	2 x M 25		8225/5-SL-WS7,5kW400V-T
11 кВт	8225/122	4 x 10 мм2	3 x 6 мм2	2 x M 32	2 x M 25		8225/5-SL-WS11kW400V-T
15 кВт	8225/122	4 x 16 мм2	3 x 6 мм2	2 x M 32	2 x M 25		8225/5-SL-WS15kW400V-T
18,5 кВт	8225/122	4 x 16 мм2	3 x 10 мм2	2 x M 32	2 x M 25		8225/5-SL-WS18,5kW400V-T
22 кВт	8225/122	4 x 35 мм2	3 x 10 мм2	1 x M 40	1 x M 32	2 x M 25	8225/5-SL-WS22kW400V-T
30 кВт	8225/122	4 x 35 мм2	3 x 16 мм2	1 x M 40	1 x M 32	2 x M 25	8225/5-SL-WS30kW400V-T
37 кВт	8225/122	4 x 50 мм2	3 x 35 мм2	1 x M 40	1 x M 32	2 x M 25	8225/5-SL-WS37kW400V-T
45 кВт	8225/122	4 x 95 мм2	3 x 35 мм2	1 x M 50	1 x M 40	2 x M 25	8225/5-SL-WS45kW400V-T
55 кВт	8225/133	4 x 95 мм2	3 x 50 мм2	1 x M 50	1 x M 40	2 x M 25	8225/5-SL-WS45kW400V-T
75 кВт	8225/133	4 x 95 мм2	3 x 95 мм2	1 x M 63	1 x M 50	2 x M 25	8225/5-SL-WS75kW400V-T
